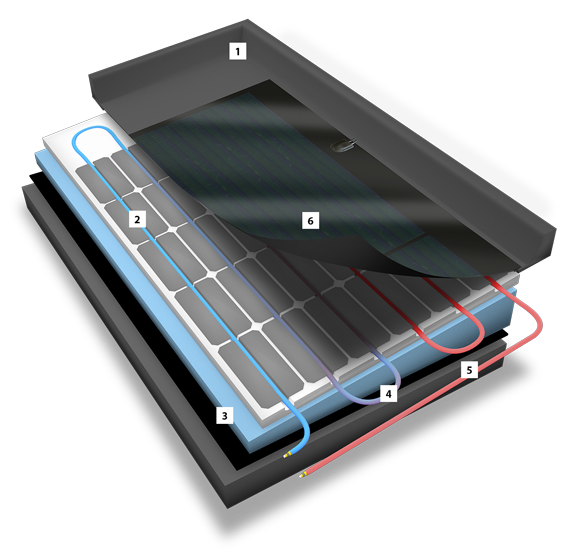

• 1 Hoogabsorberende kunststof dakbedekking (FPO )
• 2 Energiedak® collectorplaten met slang
• 3 Isolatie t.b.v. R_c-waarde
• 4 Bitumineuze dampremmende afdichting
• 5 Gebouwconstructie, bijvoorbeeld beton of staal
• 6 Kunststof dakbedekking met geïntegreerde PV-modules

Technische gegevens

Energiedak®-Plus is geschikt voor platte en lichtgebogen daken

• Werkdruk: 1,5 – 3,0 Br
• Flow: 2,5 – 3,5 ltr/min
• Weerstand per sectie: 43,1 Kpa
• Systeemgewicht: 4,16 Kg/m²
• Vloeistof inhoud: 0,9 ltr/m²
• Antivriesmiddel: 0,27 ltr/²
• 1400 uren vollast vermogen bij 300 Wp
• Gem. opbrengst Energiedak® 1,45 GJ/m²
• Gem. opbrengst PV-laminaat: 63 Wp/m²
